Les deux pyramides nubiennes ici présentes, sont en préparation pour le chantier de Aniche dans le Nord, pour héberger des enfants au sein d'un centre de colonies de vacances. Nous installons donc deux pyramides de type nubienne de 4,43m de côté, soit 20m² ( proportionnellement, la base mesure 1 et les arêtes 1,618; soit le nombre d'or). Les arêtes de 7,50m étaient tellement longues qu'il a fallu scinder la pyramide en deux parties pour lui offrir de la rigidité, et nous simplifier le montage.

Je vous ai transmis les "fiches de taille" afin que vous voyez notre manière de procéder.

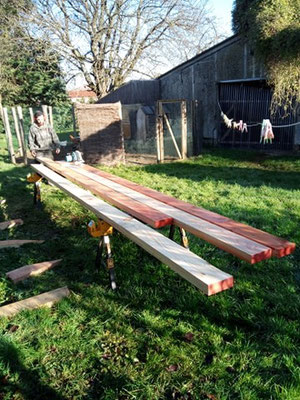

Nous avons respecté la polarité des bois en les orientant dans le sens de la pousse de l'arbre. Le côté racine vers la terre et la cime vers le ciel; et ce afin de garder de la cohérence.

Découvrir l'énergie des pyramides et l'electo-culture sur le site de Yannick Van Doorne

Chaque face est vissable avec l'autre, ce qui garantit une grande résistance et facilité de montage. Nous remettons des segments de 38*120, réparti à 60cm l'un de l'autre pour pouvoir y insérer l'isolation, et y fixer le bardage et le lambris intérieur.

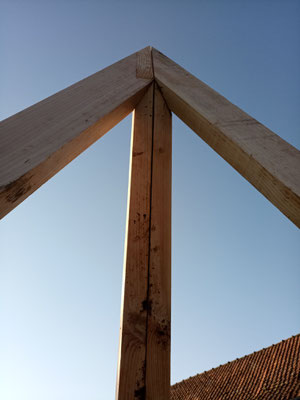

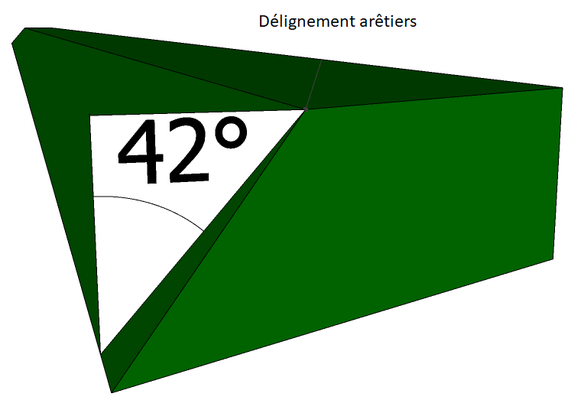

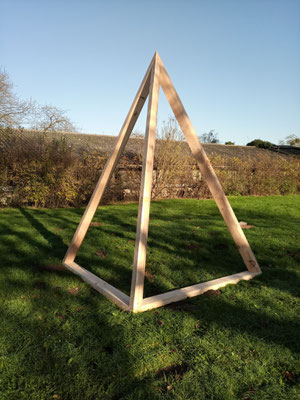

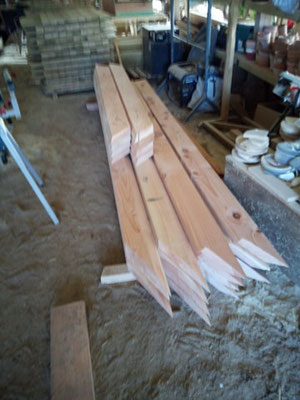

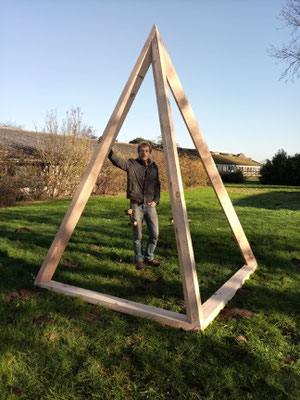

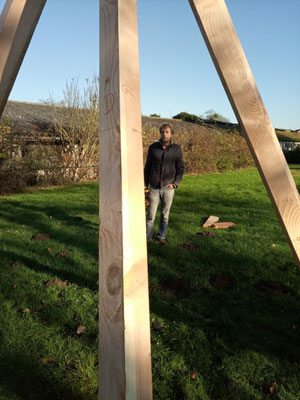

Nous avons réalisé la partie haute pour les deux pyramides en bois qui sont identiques. La section de bois est de 55*165mm pour les arêtiers qui sont donc doublés pour faire un bloc de 110*165mm. Cette petite pyramide a une surface au sol de 5m².

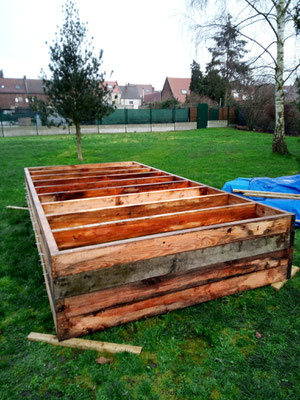

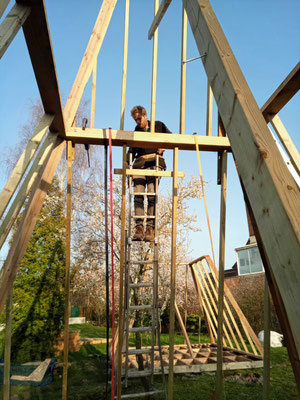

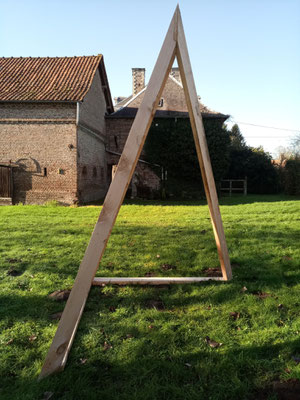

On fait un premier essai en assemblant les pointes d'une des deux pyramides, tout est concluant... On continue la fabrication de la base de 4,47m sur lesquels reposeront les pointes pré-assemblées. Le poids de la structure seule d'une pyramide est estimé à 190 kg.

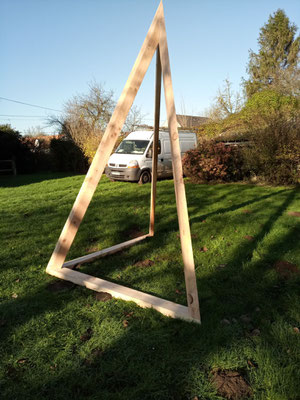

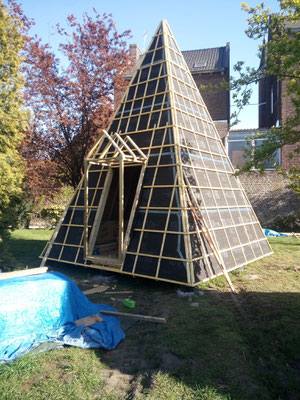

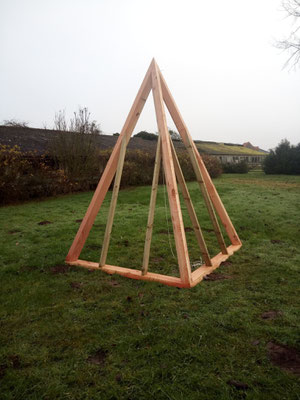

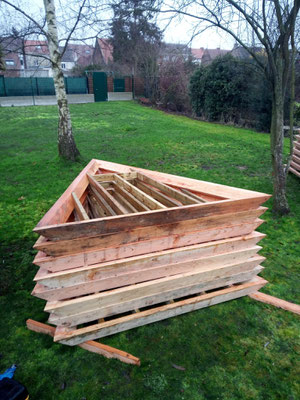

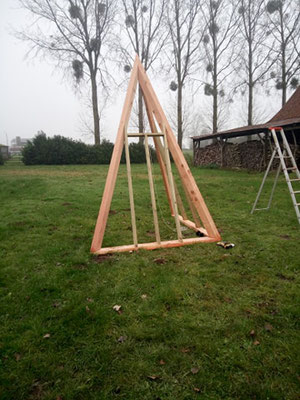

Les renforts ont été testés sur une face pour vérifier que les espacements et les angles soient corrects, et tout a été fabriqué en série pour les 8 faces identiques des deux pyramides nubiennes. Il restera encore un segment a fabriquer pour le sommet. Ces renforts permettront d'accueillir le bardage et le lambris, et de contenir l'isolant. Il offrent également une rigidité accrue à la structure.

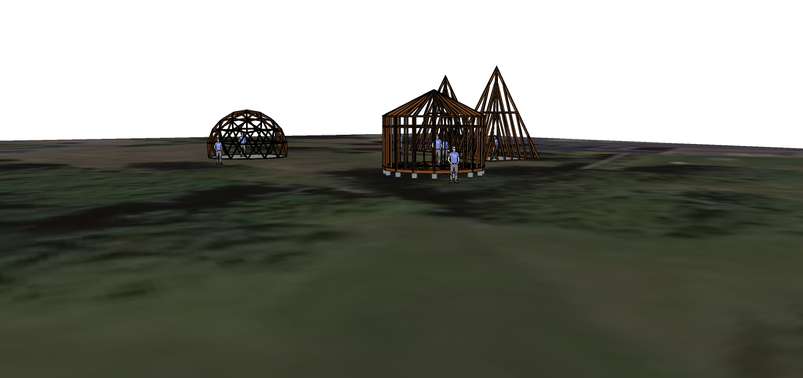

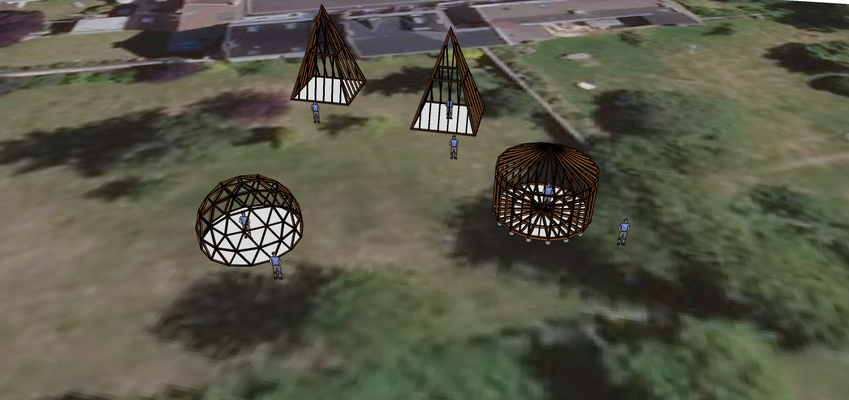

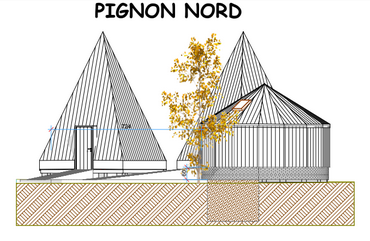

Voici le plan d'implantation global sur le terrain. Les pyramides sont orientées selon les points cardinaux.

Le projet comporte un sanitaire deux tipis de 20m², une yourte de 30m², un dôme géodésique de 30m².

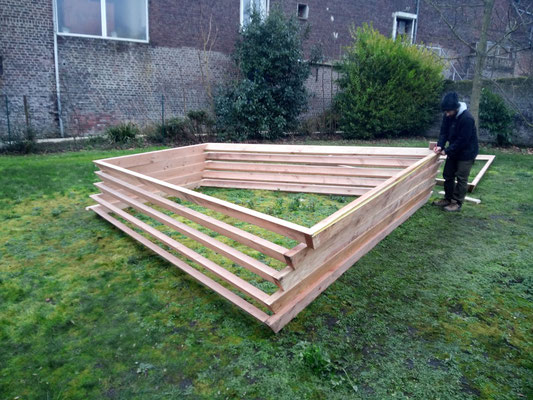

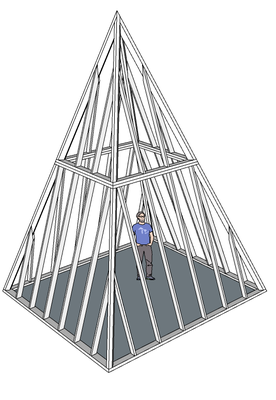

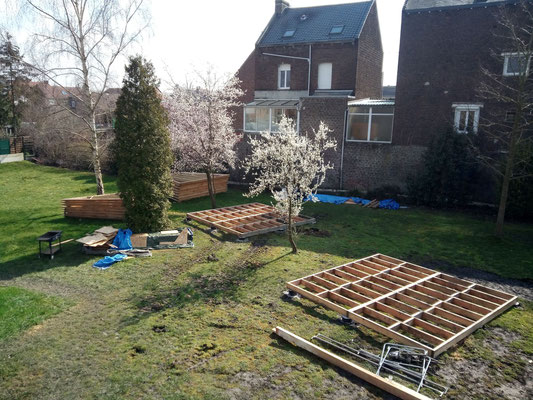

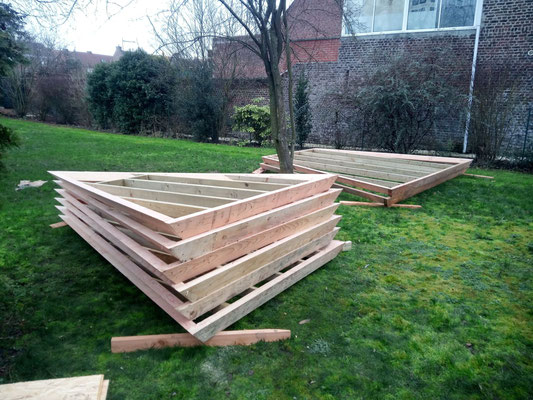

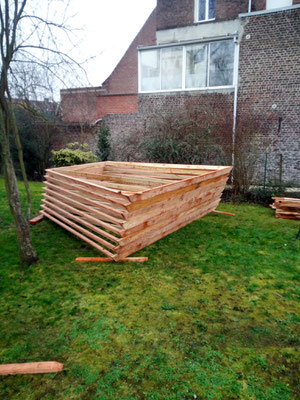

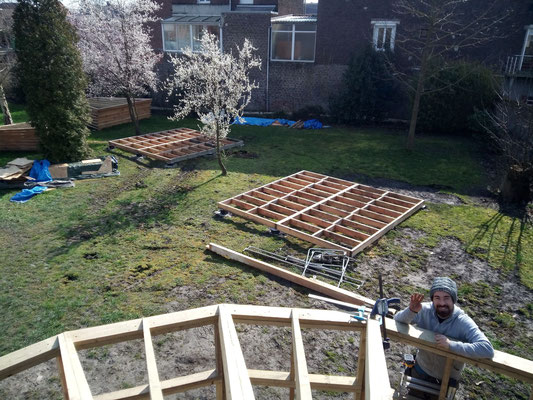

Ensuite nous pré-assemblons tous les cadres qui viendront constituer la pyramide, ainsi que la structure pilotis.

Nous attendons l'intervention des maçons pour continuer.

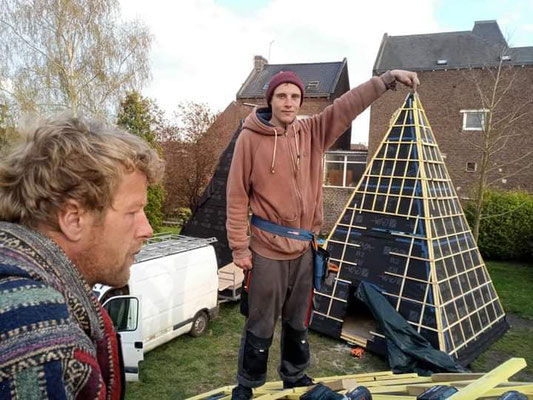

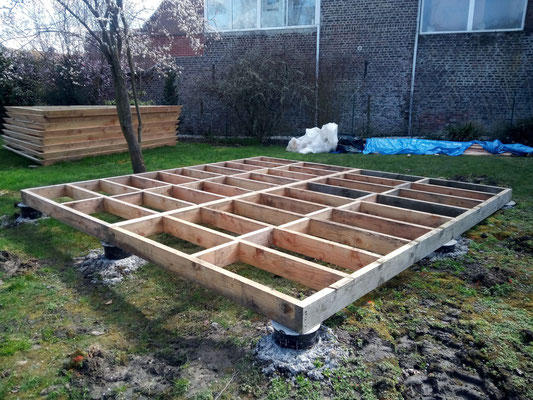

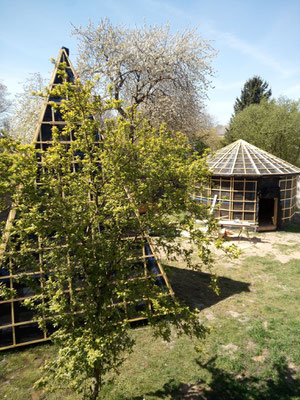

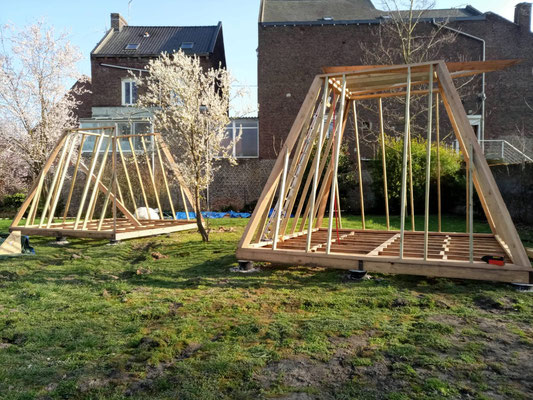

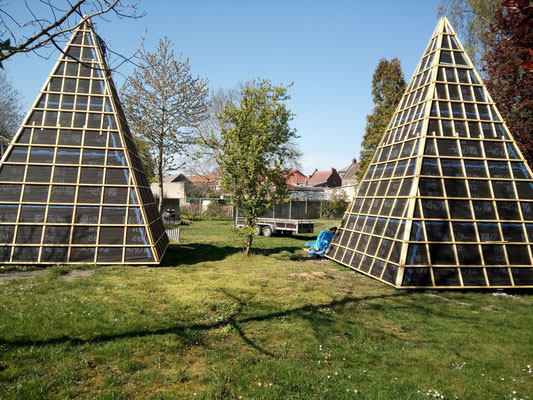

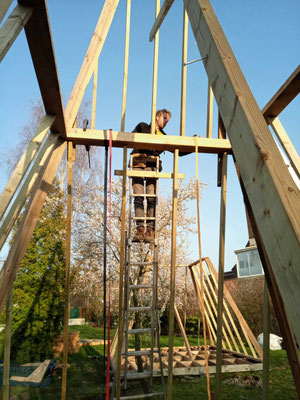

Pour démarrer le levage, nous commençons à installer la base, c'est à dire les pilotis en Douglas, qui sont posés sur les plots béton préalablement réalisés par une entreprise de maçonnerie. Ensuite, nous posons les quatre pans de mur qui constituent la base de la pyramide nubienne, ils sont vissés entre eux au niveau des arêtiers, et sur la structure pilotis carré. Ensuite nous levons les quatre pointes au dessus de cette base. Tout est également bien consolidé et vissé. Les cadres sont déjà conçus de sorte à pouvoir recevoir l'OSB et l'isolation avec un espacement inférieur à 60cm.

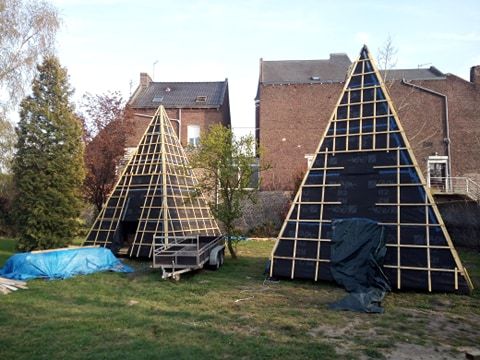

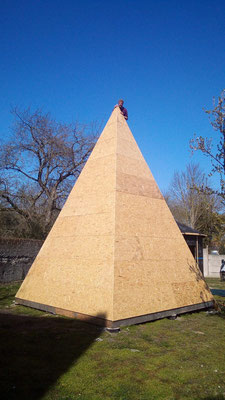

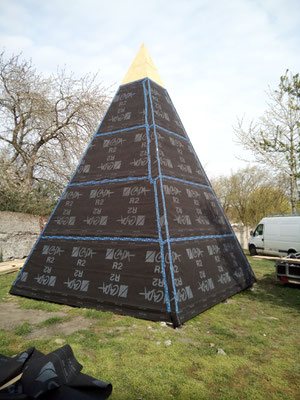

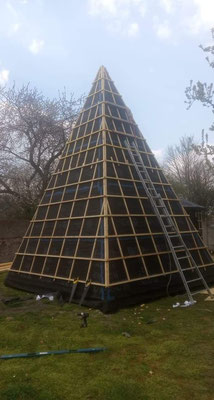

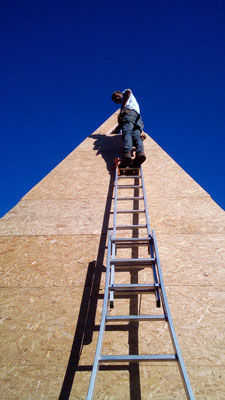

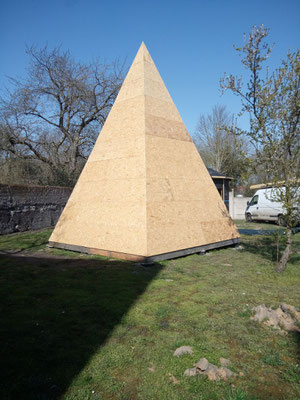

L'OSB est ensuite vissé sur la structure de la pyramide, il est prêt à recevoir le pare-pluie ainsi que le lattage et contre-lattage, et enfin le bardage mélèze. Dans les prochaines étapes, nous ferons l'isolation des murs et des sols, le plancher en OSB, ainsi que les cadres de porte.

L'ensemble de l'ouvrage est désormais structuré et hors d'eau. Les pyramides habitables sont ensuite isolées avec 100mm d'isolant en laine de bois, afin de pouvoir être utilisées à l'année. Mais également les habillages intérieur, extérieurs et les fenêtres.

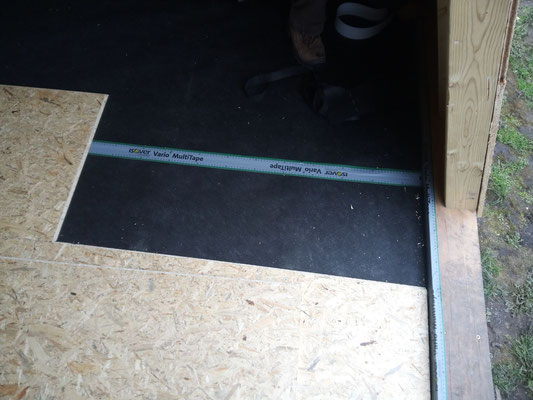

Le plancher en OSB est posé directement sur le pare-pluie, afin d'éviter les remontées d'humidité provenant du sol. Nous avons mis des scotch d'étanchéité sur chaque jonction afin de rendre bien étanche la base de la pyramide, et empêcher les arrivées d'air. Sur ce plancher en OSB, nous visserons à nouveau des lambourdes afin d'intégrer l'isolation en laine de bois. Sur ces lambourdes, nous aurons finalement un plancher en sapin en finition.

Pose de l'isolant en laine de bois dans les murs/toiture de la pyramide et au dessus de l'OSB avant d'accueillir le plancher en sapin.

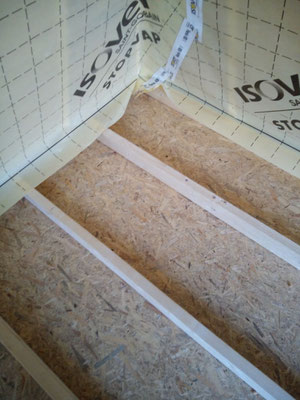

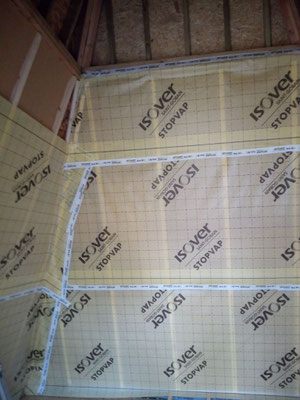

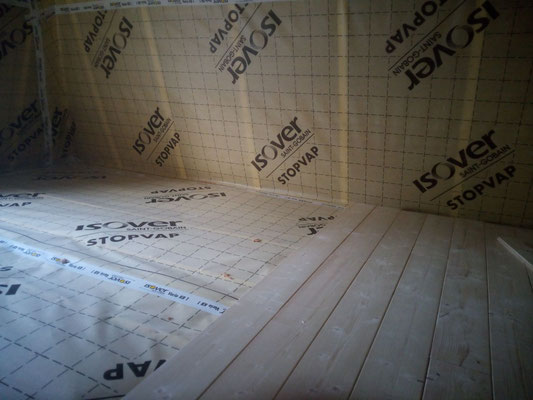

Au dessus de l'isolant, on installe un pare-vapeur avec des scotch spécifiques pour l'étanchéité à l'air. Un second solivage est installé pour accueillir le plancher en épicéa.

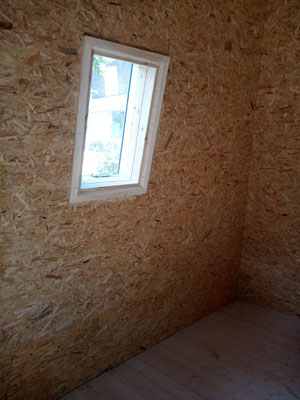

Le plancher est cloué dans le solivage, et on pose les murs en OSB qui est fixé avec des petits clous très discrets avec un cloueur sur batterie, ce qui nous fait bien gagner du temps également.

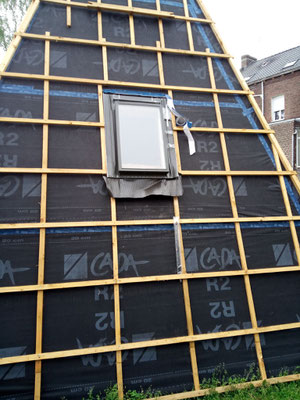

Pose de deux velux sur chaque pyramide, l'un est à l'Est, et l'autre à l'Ouest.

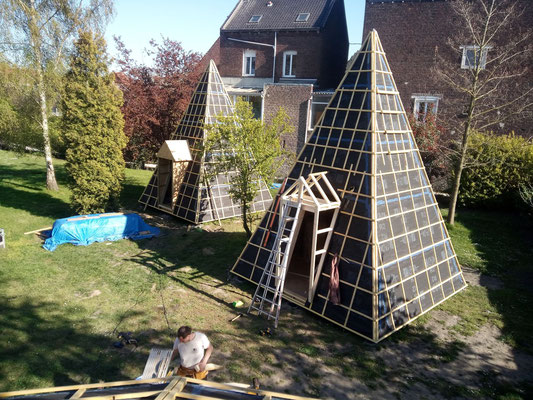

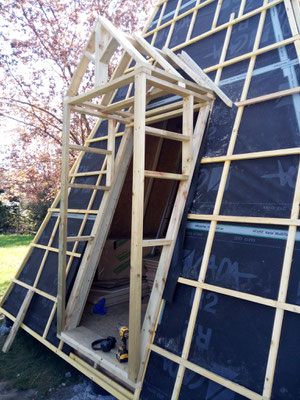

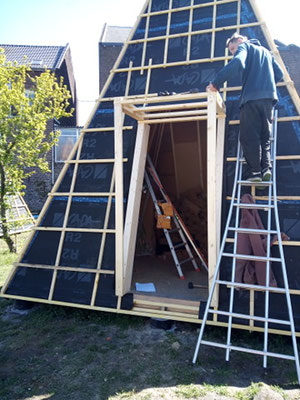

A venir prochainement, la porte en mélèze et les habillages des velux.

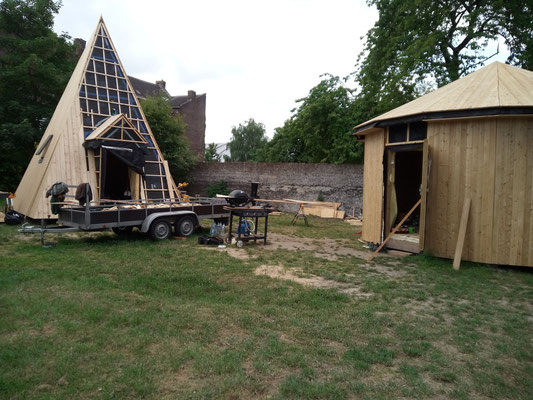

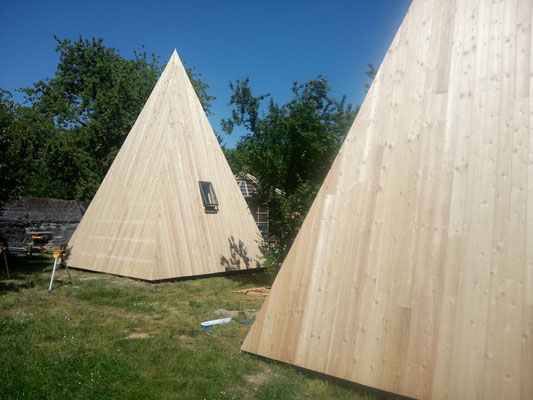

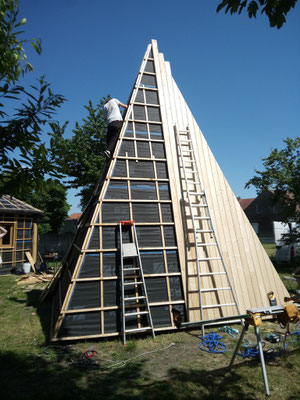

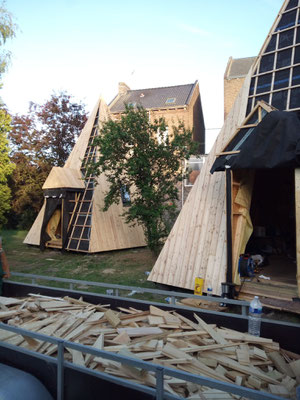

Nous posons ensuite un bardage en bois en mélèze, disposé de manière verticale. Vous pouvez que la remorque était bien chargée, et la galerie de mon véhicule l'était tout autant.

Le bardage choisi a une largeur de 140mm et 20mm d'épais. Les clins sont dit rainurés-languette sur les côtés et sur les extrémités, afin de garantir un bon recouvrement et de ne pas avoir beaucoup de chutes de bois. La surface de couverture est de 52m² par pyramide, soit 104m² au total. Une rupture de stock sur notre bardage en mélèze nous empêche de terminer les 8 derniers mètres carrés restant.

Nous terminerons l'habillage par des couvre-joints en mélèze, et nous ajouterons du cuivre sur les arêtiers et les côtés pour renforcer l'onde de forme de la pyramide, ainsi qu'un petit chapeau ou pyramidion en cuivre.

En cours de fabrication, le chantier est mis en pose et sera terminé cet automne.

Le chantier comporte également une yourte et un dôme de 30m². Suivez le lien ci-dessous pour en savoir plus.
